HOME ＞タイプ別規格＞ KB目地 S-TYPE

剛性防護柵・地覆のひび割れ対策に最適！抜群の施工性を実現したコンパクトな誘発目地


「KB目地 S-TYPE」は簡易止水型でかぶり厚の小さな剛性防護柵（壁高欄）や地覆に最適なひび割れ誘発目地材です。 A-TYPE、B-TYPEと同じく、型枠に取り付ける仕様になっており、コーキング処理も不要。現場加工が容易でありながらもコストパフォーマンスが良い誘発目地です。


	KB目地Ｓ-TYPE　取付け動画

KB目地Sタイプ取扱説明書　[PDF：3.2MB]


	KB目地Ｓ-TYPE　4つの特長

低かぶり厚に対応

・

高さ40mm、幅21mmとコンパクトなボディ。かぶり厚の小さな剛性防護柵や地覆に最適。

優れた加工性

・

止水材は発泡材と組み合わせる事で、ブチルコムを最小限に抑え加工性をUP。微調整の多い壁高欄でも、容易に現場加工できます。

抜群の施工性

・

・

A-TYPE、B-TYPEと同じく、型枠に取り付ける仕様になっており、コーキング処理も不要。
型枠への取り付けは釘固定で簡単。

美しい仕上がり

・

・

コンクリート色とマッチし、よりスリムな形状で、構造物の美観を損なわない。
精度の高い面取り、ハンチ加工で美しい仕上がり。

KB目地の定尺長さは、L=1,800㎜となっていますが、ご要望に合わせた長さ加工、形状加工をいたします。ハンチ部、R部など、どのような躯体形状にも対応できます。


R加工


面取り加工


ハンチ加工


	KB目地 S-TYPEの規格

KB目地 Sタイプ本体

全高 H　

（mm）

40

定尺長さ L

（mm）

1,800

重量

（kg/本）

1.8

対象構造物

剛性防護柵 / 地覆

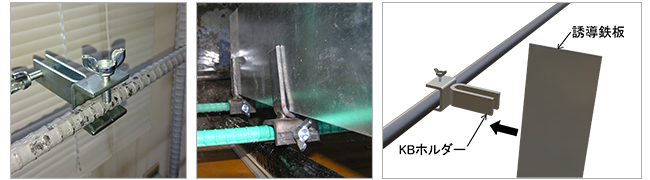

KBホルダー

誘導鉄板を鉄筋に溶接せずに簡単に固定できる金物です。

KBホルダーJH型

地覆・壁高欄どちらにも使える万能タイプ。
【対応鉄筋径：D13~16】

KBホルダーS型

地覆専用の簡易ホルダー。側圧の小さな地覆に最適
【対応鉄筋径：D13のみ】

誘導鉄板

KB目地のみでは断面欠損率が足りない場合に使用。設置にはボルトを締め込むだけで固定できる「KBホルダー」を使用して、配力鉄筋に簡単に取り付けることができます。

※日本仮設㈱推奨断面欠損率ー50%

厚さ	幅	長さ
1mm	35~200mm	~1829mm
2.3mm	205mm~	~914mm


	KB目地 S-TYPEの設置状況

写真をクリックすると、大きな大きな写真をご覧いただけます。



Sタイプ設置イメージ図		地覆に設置		地覆（壁高欄）に設置

Ａ・Bタイプ

Sタイプ

Ｊタイプ
