建築物の耐久設計を革新！
シーリング材に頼らない止水で、鉄筋を腐食から長期保護。
設計品質と現場の施工効率を両立する高性能誘発目地。
かぶり内に設置した止水材は「シーリングに頼らず」漏水と鉄筋の腐食から長時間に渡って守ります。
中性化の進行が速い建築構造物だからこそ、コンクリート内部でしっかりと止水します。
|
速くて、正確。
ひび割れ誘発がもっと簡単に。
建築構造物に適した各種欠損材と専用バネ材により、断面欠損率の調整が容易。
工期の短縮にも貢献。
欠損を兼ね備えた止水材と誘導鉄板により、必要欠損量を簡単に調節できます。
さらに、バネ材のワンタッチ固定により、誰でも素早く、正確に取り付けることができます。
|
|
|
|
【施工品質の安定化】専用バネ材でワンタッチ固定.工期短縮と品質向上に貢献する取付動画
|
|
|
|
|
|
KB目地取扱説明書 [PDF：1.3MB]
|
|
|
|
土木分野で培われた確実な誘発技術を建築に応用。
累計1万現場・30年以上の実績を持つ「KB目地」から建築専用タイプが登場。その確かな品質で、コンクリートの長寿命化に貢献します。
|
●設計・耐久性の保証(構造品質と維持管理に貢献)
|
|
|
|
かぶり内で止水し、鉄筋の腐食を長期保護
|
|
|
|
|
・
・
|
特殊ブチルゴムをかぶり内に設置する為、水や空気の侵入を防ぎ、鉄筋の腐食を防止します。
0.5MPaの水圧でも漏水しない高い止水性能を誇ります
|
|
|
|
|
|
|
|
|

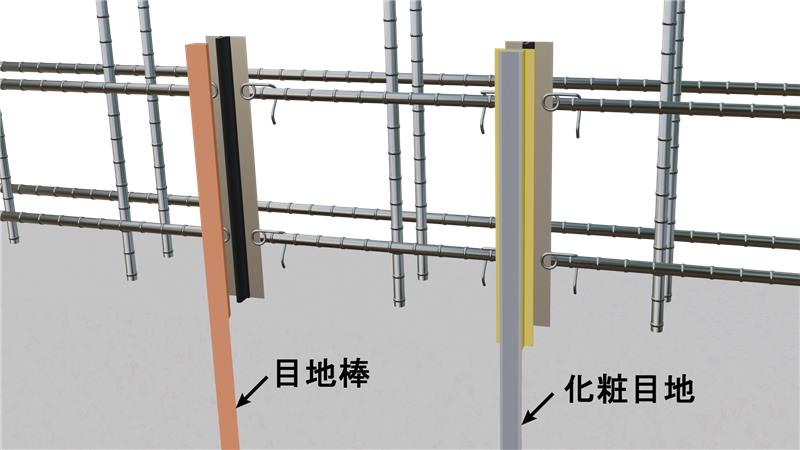

化粧目地対応で、定期的な補修コストを削減。
|
|
|
|
|
・
|
化粧目地との組み合わせによりシーリング処理が不要となるメンテナンスフリーの美しい仕上がりを実現し、長期的な維持管理費用を削減します。
|
|
|
|
|
|
|
●施工・現場品質の確保(確実性と効率性の両立)
|
|
|
|
|
断面欠損率調整自在、確実なひび割れ誘導。
|
|
|
|
|
・
|

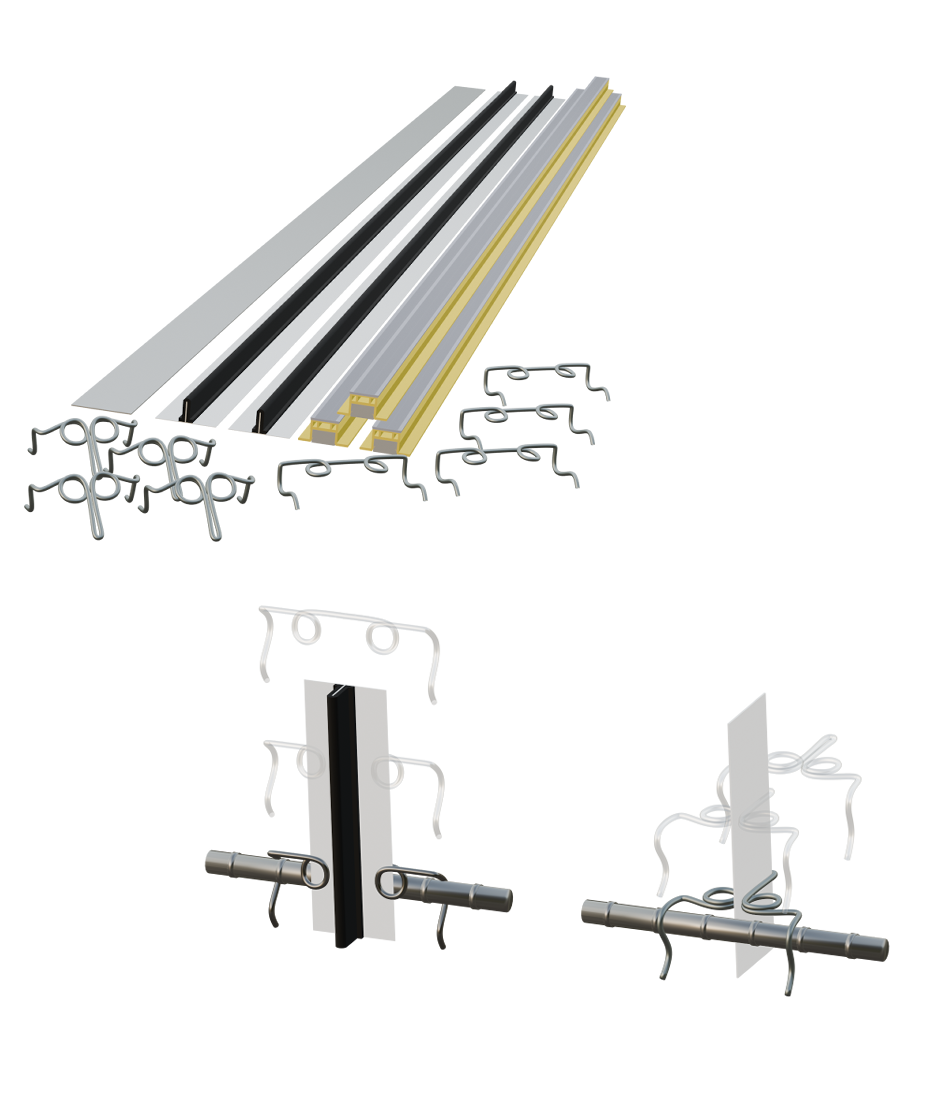

化粧目地、ARタイプ本体(止水材)、誘導鉄板(3種類)の3部材で構成。
現場のご要望に合わせて必要な断面欠損率(40%以上推奨)を容易に確保できます。
|
|
|
|
|
|
|
|
|
専用バネ材でワンタッチ固定、施工性の均一化。
|
|
|
|
|
・
|
ARタイプ本体と誘導鉄板は専用バネ材で鉄筋にワンタッチ固定(工具不要)。スライド式となっており鉄筋位置調節も簡単で、現場での施工品質のバラつきを抑制します。
|
|
|
|
|
|
|
|
|
|
|
|
|
建築構造物では「漏水防止」と同時に「鉄筋腐食防止」が重要であり、そのためにはかぶり厚内での止水が不可欠です。また、シーリング材は劣化による性能低下が懸念されます。
KB目地ARタイプは、かぶり厚内で長期的な止水性を確保し、断面欠損量の改善を実現する新時代の誘発目地です。
|
|
|
|
|
|
|
断面欠損率とは、壁厚に対して縁を切る量の割合です。欠損部を設けることでコンクリートのひび割れ位置をコントロールします。
欠損率が不足すると目地以外にひび割れが生じる恐れがあるため、適切な設定が必要です。
|
|
ひび割れ誘発目地の効果
|

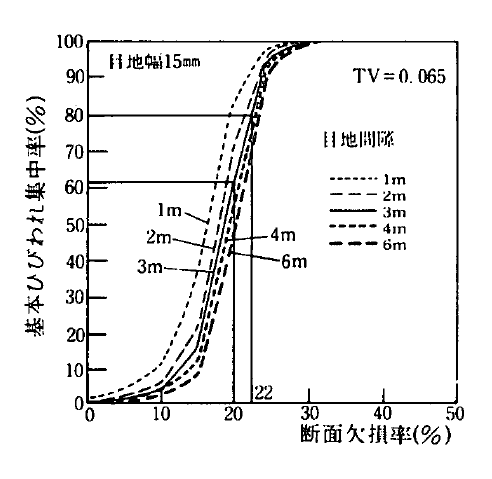

図.断面欠損率と基本ひび割れ集中率の関係
左図は断面欠損率とひび割れ集中率の関係を示しています。
目地間隔3m以下の場合、ひび割れ集中率を70～80％以上にするには断面欠損率20～25％以上が必要だと判ります。
また、100％に近づけるには少なくとも30％以上必要となっています。
|
|
【建築工事における断面欠損率の目安】
|
日本建築学会
マスコンクリートの温度ひび割れ制御設計・施工指針・同解説抜粋
部材断面が大きなマスコンクリートでは、一般的な壁のようにかぶり部分に誘発目地を設置しただけではひび割れを誘発する事は難しく、ひび割れを確実に集中させるためには、比較的大きな断面欠損が必要である。
断面欠損率の目安としては、土木学会コンクリート標準示方書では50%程度、JCIマスコン指針では40%程度以上としており、設置間隔はそれぞれの打ち込み高さの1~2倍を目安としている。
鉄筋コンクリート造建築物の収縮ひび割れ制御設計・施工指針・同解説抜粋
ひび割れを誘発目地位置に、確実に集中させるための「壁厚に対する断面欠損率」は、壁厚の20%以上必要であると判断される。できれば壁厚の25%以上確保する事が望ましい。
|
|
【弊社おすすめの断面欠損率】
|
|
一般的な断面欠損率20～25％では、ひび割れが十分に誘発されず、無秩序なひび割れを招くこともあります。そのため目地間隔を3mから1.5mに縮めて対応する例もありますが、弊社では、確実にひび割れを誘発するには断面欠損率40％以上が望ましいと考えています。
|
|
|
|
断面欠損率の算定方法(例)
壁厚 W=300mm・断面欠損率40%以上の場合
300mm(W寸法)×40%
=120mm(必要欠損量)
≦(20mm+15mm+20mm×2+50)
※日本仮設㈱推奨 断面欠損率 40%
|
|
|
|
|
|
 |
|
|
|
|
KB目地 ARタイプ 本体
|
|
|
|
|
| 全高 H （mm） |
20 |
| 全巾 W （mm） |
50 |
| 全長 L （mm） |
1,800 |
| 重量 （kg/本） |
0.9 |
|
|
 |
|
|
|
|
|
|
化粧目地
|
|
|
|
|
| 全高 H （mm） |
20 |
| 全巾 W （mm） |
40.5 |
| 全長 L （mm） |
1,800 |
| 重量 （kg/本） |
0.7 |
※化粧目地には止水効果がございません。
|
|
|
|
|
|
|
KBスプリング
|
|
|
ARタイプ本体を固定するバネ材。本体をガイドにスライド式で簡単位置調整。鉄筋にはバネを利用してワンタッチ固定。
|
|
| 鉄筋サイズ |
D13~D19 |
| 重量(kg/個) |
0.01 |
|
|
|
ARタイプ本体を簡単に固定できる金物です
|
|
|
|
|
|
【対応鉄筋径：D13~19用】※対応鉄筋径などのご要望に応じます
|
|
|
|
|
|
|
|
|
プレートホルダー
|
|
|
誘導鉄板を固定するバネ材。各鉄板幅に合わせた各サイズを用意。鉄筋にはバネを利用してワンタッチ固定。
|
|
| 鉄筋サイズ |
D13~D19 |
| 対応鉄板幅(W) |
50・100・150mm |
| 重量(kg/個) |
0.03・0.04・0.05 |
|
|
|
誘導鉄板を簡単に固定できる金物です
|
|
|
|
|
|
【対応鉄筋径：D13~19用】※対応鉄筋径などのご要望に応じます
|
|
|
|
|
|
|
誘導鉄板
|
|
|
KB目地のみでは断面欠損率が足りない場合に使用。3種類の巾で各壁厚に対応。固定はプレートホルダーで簡単固定。
|
|
|
※日本仮設㈱推奨断面欠損率ー40%
|
|
|
|
| 厚さ |
(mm) |
1 |
| 全長 L |
(mm) |
1,829 |
| 全巾 W |
(mm) |
50・100・150 |
| 重量 |
(kg/枚) |
0.8・1.5・2.3 |
※上記以外の鉄板幅が必要な場合はご相談下さい
|
|
|
|
|
|
|
|
|
|
- AR-type -写真をクリックすると、大きな写真をご覧いただけます。
|
|
|
|
|
|
|
|
|
|

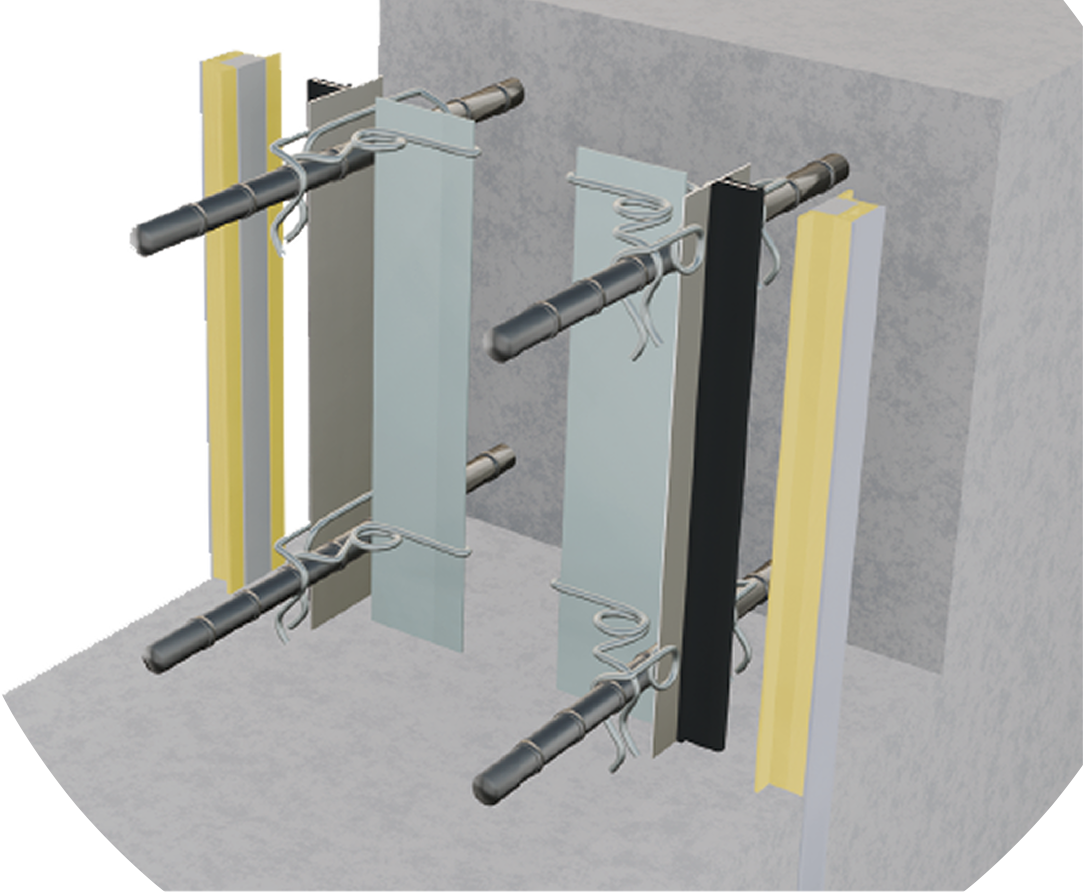

ARタイプ設置イメージ
|
|
現場での設置
|
|
打設後(壁表面部)
|
|
|
