抜群の施工性と優れた誘発性能を発揮！
新発想！スライド式固定の誘発目地

「KB目地Ｊ-TYPE」は、スライド式の専用金具でKB目地と誘導鉄板が一体で固定できる、抜群の施工性と施工精度を兼ね備えた新発想の誘発目地材です。
優れたひび割れ誘発性能と止水性能で、漏水への高い抵抗性能が要求される構造物に最適です。

KB目地 Ｊ-TYPE　施工動画
KB目地Jタイプ取扱説明書 [PDF：2.2MB]

KB目地 Ｊ-TYPE　3つの特長

高い施工精度と誘発性能を発揮

・


・
専用固定金具「KBホルダーＪ型」により「Ｊタイプ本体」と「誘導鉄板」が必ず一直線となるため、位置ずれの心配がない高精度の施工を可能にします。
高い精度での施工は、高い誘発性能を発揮し、ひび割れを所定の位置へ確実に命中させます。
ひび割れに追従

Ｊタイプ本体はＴ字形状のため、ひび割れを真直ぐに誘発する効果が高まります。

抜群の施工性

・

・
KBホルダーJ 型は、Jタイプ本体をガイドにスライド式で固定するため、位置決めと固定を簡単に行えます。
鉄筋への固定はボルトで行い、ラチェット1本で取り付けできます。

安全な止水性

・

・
コンクリートと化学結合する特殊ブチルゴムを使用しており、水密構造物にも最適です。
耐水圧試験を実施し、0.5MPa までの止水性能を確認しました。

専用化粧目地-Ｊ20型

・

脱落の心配がない埋込み化粧目地であるためコーキング処理が不要です。
・

表面材は軟質樹脂であるため、衝撃や乾燥に強く、耐久性に優れています。
・

面取りやハンチなどの加工が可能で、美しい仕上がりとなります。

化粧目地の定尺長さは、L=1,800㎜となっていますが、ご要望に合わせた長さ加工、形状加工をいたします。ハンチ部、R部など、どのような躯体形状にも対応できます。
R加工

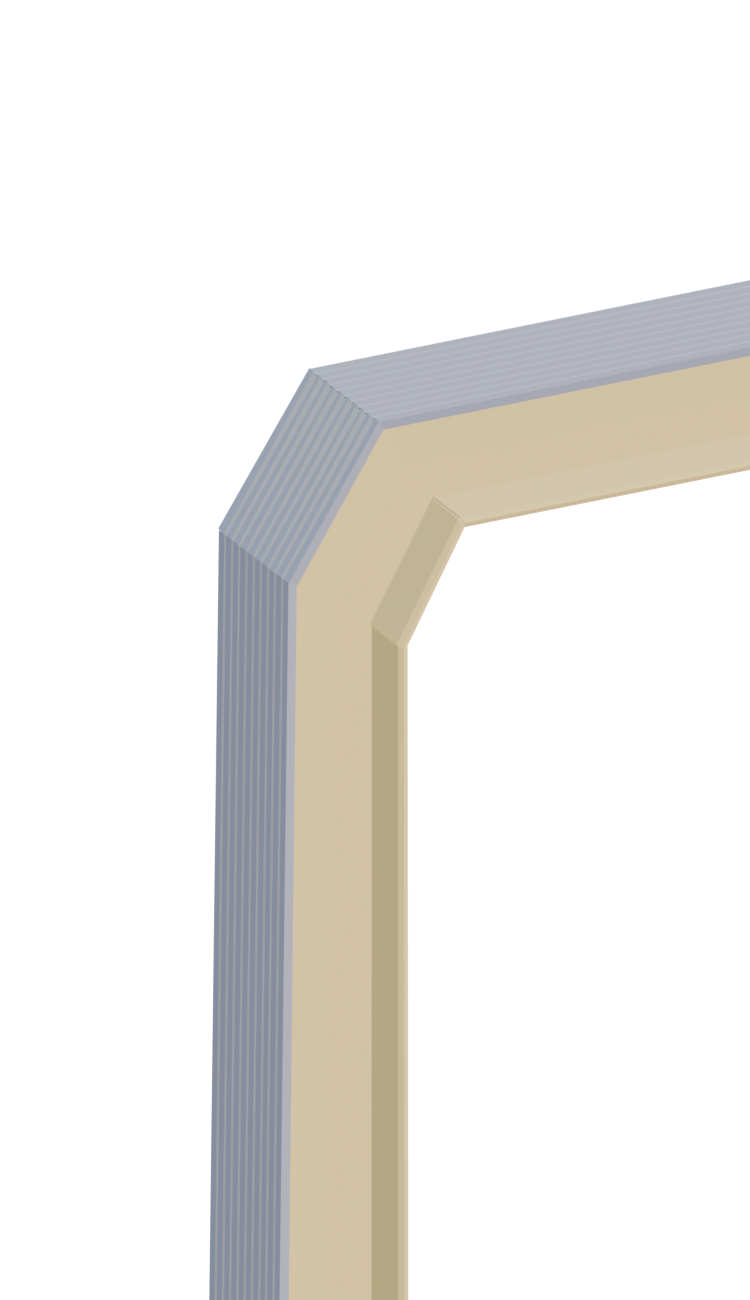

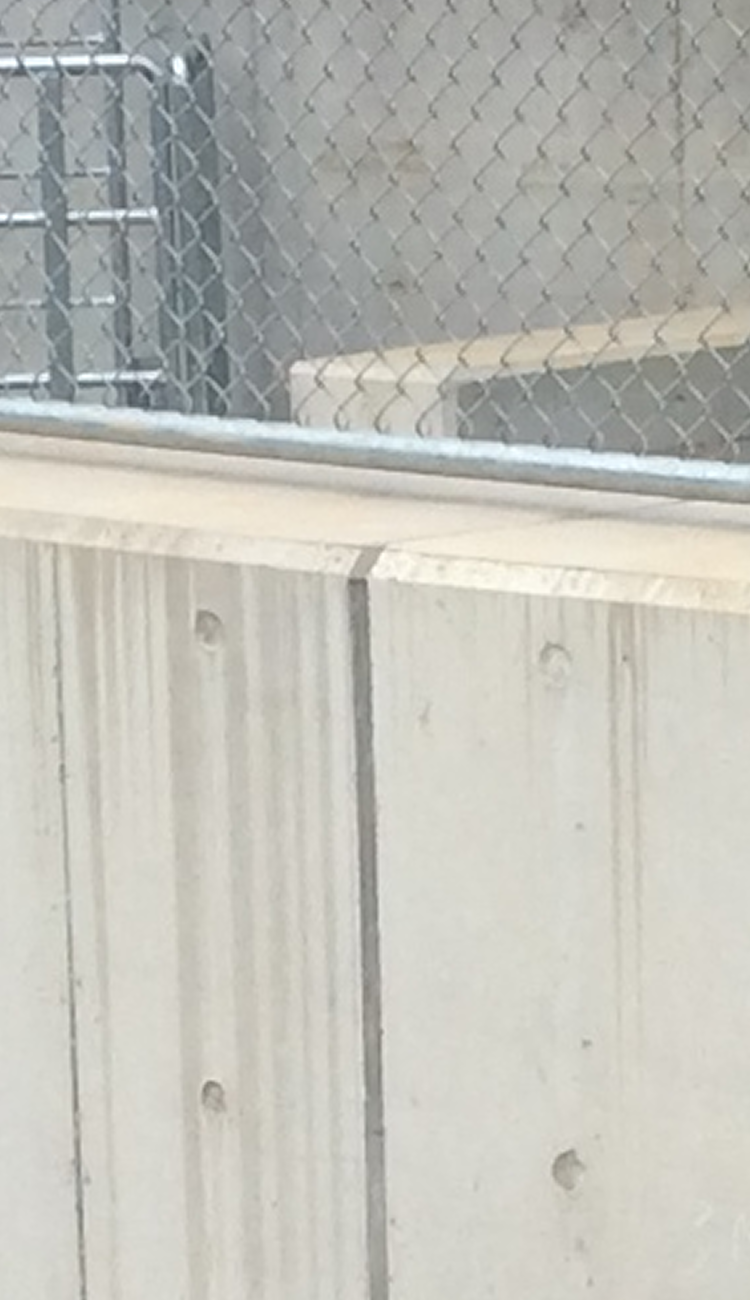

面取り加工

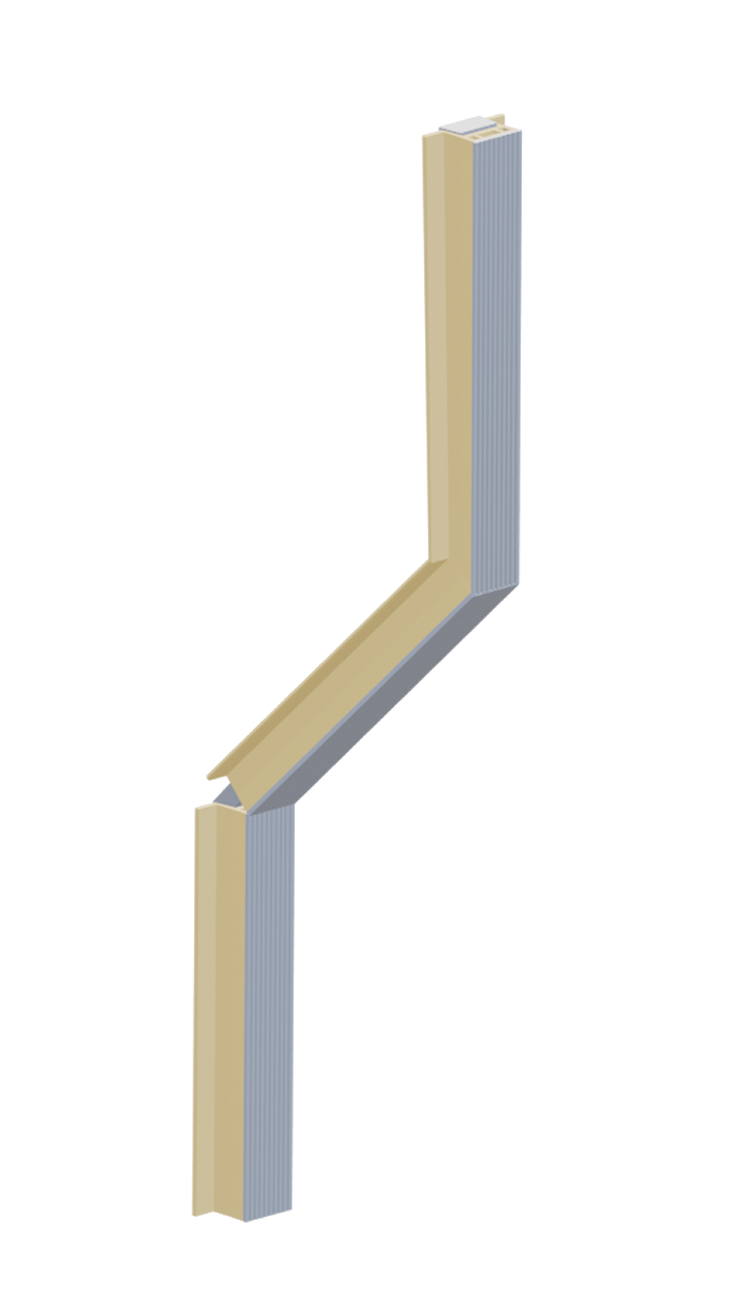

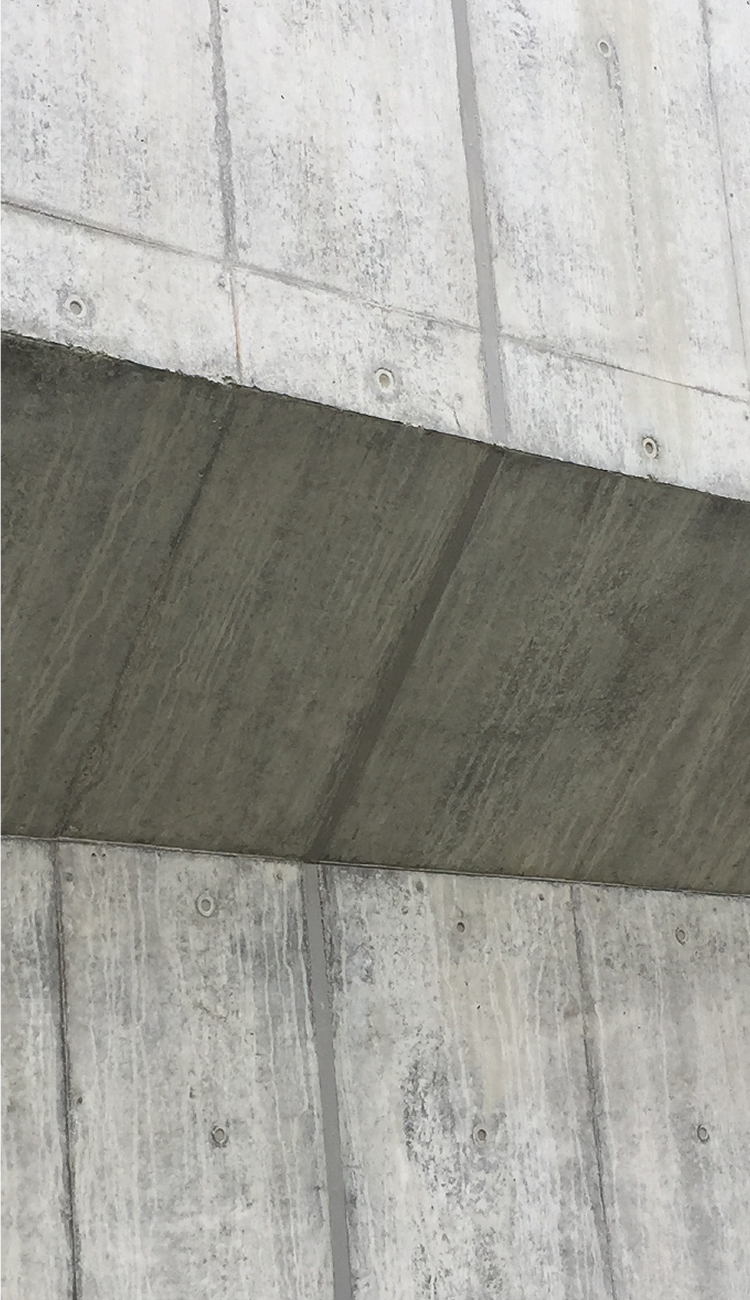

ハンチ加工
施工方法
型枠に仮置き
特殊釘で固定
型枠脱型
型枠から特殊釘を抜く

KB目地 Ｊ-TYPEの規格品

KB目地 Jタイプ 本体

種類
30型
50型
全高 H　
（mm）
30
50
全巾 W　
（mm）
50
50
全長 L
（mm）
1,800
1,800
重量
（kg/本）
1.05
1.78

種類
J20型

全高 H
（mm）
20

全巾 W
（mm）
40.5

全高 L
（mm）
1,800

重量
（kg/本）
0.7
※面取加工、ハンチ加工が可能です。
※化粧目地-J20型には止水性能はございません。
　

種類
D1319
D2229
鉄筋サイズ
D13 ～ D19
D22 ～ D29
重量
（kg/個）
0.2
0.25
　目地本体と誘導鉄板を簡単に固定できる金物です
【対応鉄筋径：D13~19用、D22~29】用※対応鉄筋径などのご要望に応じます
　

誘導鉄板

KB目地のみでは断面欠損率が足りない場合に使用。設置にはボルトを締め込むだけで固定できる「KBホルダー」を使用して、配力鉄筋に簡単に取り付けることができます。
※日本仮設㈱推奨断面欠損率ー50%
厚さ 幅 長さ
1mm 35~200mm ~1829mm
2.3mm 205mm~ ~914mm

KB目地 J-TYPEの設置状況
- J-type -写真をクリックすると、大きな写真をご覧いただけます。
Jタイプ設置イメージ

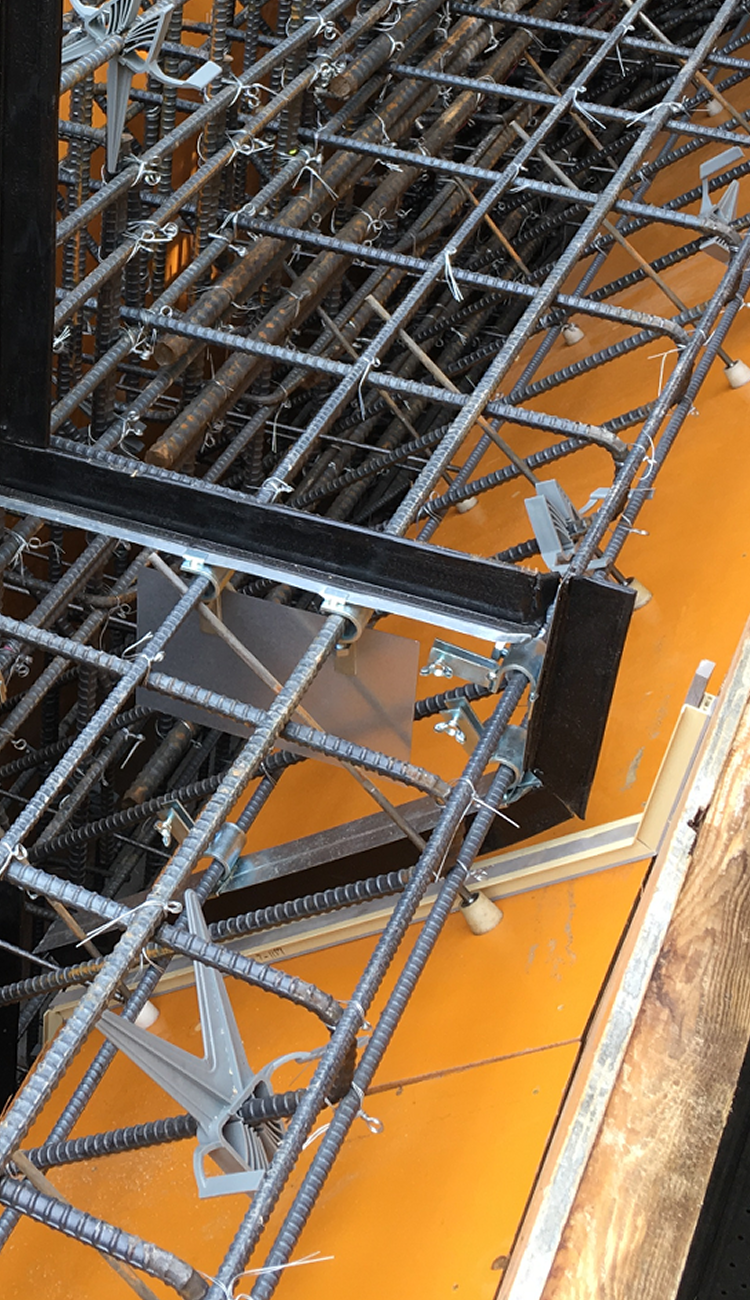

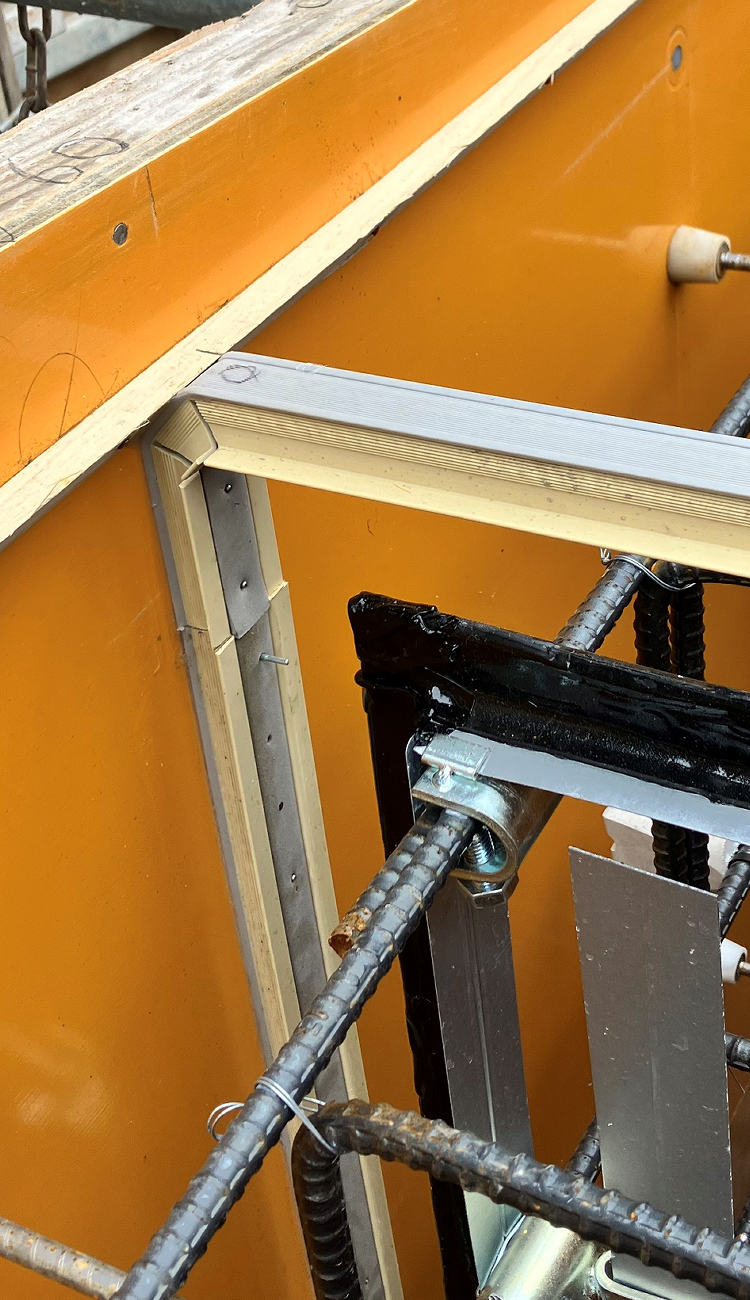

型枠に設置
打設後（壁表面部）
